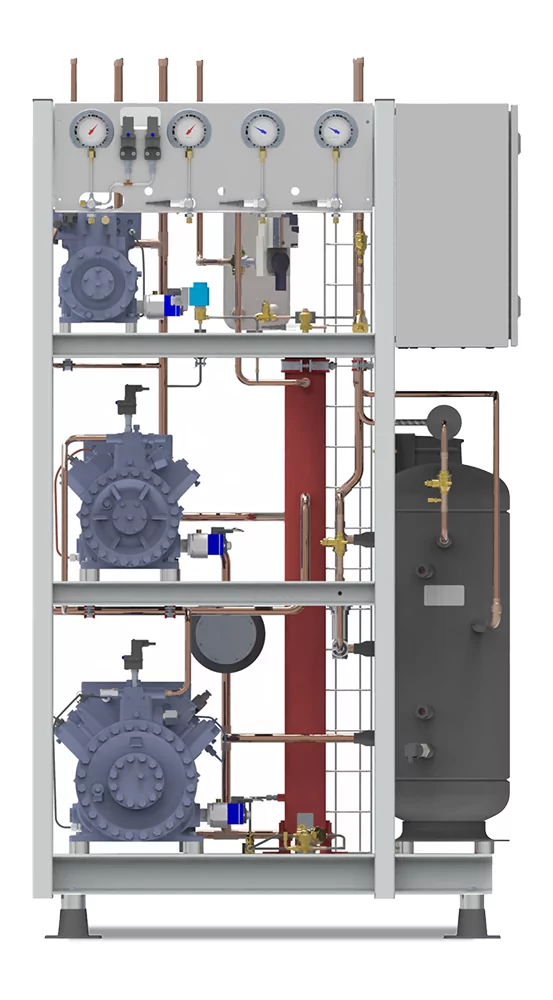

CO_₂-Verbundanlage mit minimalen Aufstellmaßen

* Die Berechnung der Leistung basiert auf Verdampfungstemperaturen:
–8 °C NK, –30 °C TK und 37 °C Gaskühler-Austrittstemperatur

** inkl. Schaltschrank

***ohne Rohrleitungsabgänge

• 1 bis 2 NK-Verdichter (transkritisch) und max. 1 TK-Verdichter (subkritisch)
• Leistungsregelung für den NK-Führungsverdichter
• Aktives Ölmanagement
• Sammler (60 l) mit Minimalstandsanzeige
• Mechanische Filter in Ölleitung und vor HD-Ventil
• Filtertrockner in NK-Saugleitung
• Service- und Absperrventile an allen servicerelevanten Bauteilen und Rohrleitungsabschnitten
• Manometer je Druckstufe
• Druck- und Temperatursensorik abgestimmt auf das gewünschte Regelungsfabrikat
• High-End Isolierung in Armacell AF ausgeführt
• Alle Rohrleitungsabgänge (CuFe₂P) sind nach oben geführt
• Sicherheitsventile auf Ventiltafel montiert, lose zur bauseitigen Montage
• Vollverschweißter Heavy-Duty Rahmen inkl. Schwingungsdämpfer

• Leistungsregelung
  • NK-Führungsverdichter: Frequenzumrichter (Standard) oder pulsweitenmoduliert
  • NK-Folgeverdichter: Leistungsregelung 50/100 %
  • TK-Führungsverdichter: Frequenzumrichter
• WRG mit 3-Wege-Ventil, Kugelventile und Dämmung von Druckleitung, Ölabscheider und Wärmeübertrager
• NK-Heißgasnacheinspritzung
• NK-Flüssigkeitsnacheinspritzung
• Niederdruckschalter
• Vorverdrahtung
• Schaltschrank, aufgebaut oder lose zur bauseitigen Montage
• Luftfederelemente
• Gehäuse für Innen- und Außenaufstellun

• Regelunstechnik wahlweise CAREL, Danfoss oder WURM
• Hauptschalter
• Aktive Schaltschrankbelüftung
• Steuertrafo
• Spannungsversorgung zum Schließen der HD- und MD-Ventile bei Spannungsausfall
